ГЛАВА 2. МЕТОДИКА СОЗДАНИЯ АВТОМАТИЗИРОВАННЫХ ИНФОРМАЦИОННЫХ СИСТЕМ И ТЕХНОЛОГИЙ

2.1. СТРУКТУРНАЯ И ФУНКЦИОНАЛЬНАЯ ОРГАНИЗАЦИЯ АИС И АИТ

Производственные и хозяйственные предприятия, фирмы, корпорации, банки, органы территориального управления, представляют собой сложные системы. Они состоят из большого числа элементов, реализующих производственные и управленческие функции. Такие экономические объекты имеют многоуровневую структуру, а также обширные внешние и внутренние информационные связи. Для обеспечения нормального функционирования сложных систем, где взаимодействуют разнообразные материальные, производственные ресурсы и большие коллективы людей, осуществляется управление, как отдельными элементами, так и системами в целом.

Будучи важнейшей функцией, управление ориентировано на достижение стоящих перед каждой системой целей, на создание условий их выполнения. Это могут быть обеспечение устойчивости определенной структуры, ее эффективного функционирования, поддержание установленного режима деятельности, сохранение или формирование у системы тех или иных качественных особенностей, выполнение заданных программ работы.

Управление как совокупность целенаправленных действий реализуется в соответствии с целью функционирования экономического объекта, принципами принятия решений в конкретных ситуациях. Но поведение реальных социально-экономических систем, как правило, определяется не одной, а несколькими целями, которые упорядочиваются по их важности и учитываются в соответствии с заданным приоритетом.

Управляющие воздействия формируются на основе накопленной и функционирующей в системе управления информации, а также поступающих по каналам прямой и обратной связи сведений из внешней среды. Таким образом, важнейшая функция любой системы управления — получение информации, выполнение процедур по ее обработке с помощью заданных алгоритмов и программ, формирование на основе полученных сведений управленческих решений, определяющих дальнейшее поведение системы.

Поскольку информация фиксируется и передается на материальных носителях, необходимы действия человека и работа технических средств по восприятию, сбору информации, ее записи, передаче, преобразованию, обработке, хранению, поиску и выдаче. Эти действия обеспечивают нормальное протекание информационного процесса и входят в технологию управления. Они реализуются технологическими процессами обработки данных с использованием электронных вычислительных машин и других технических средств.

Применение технических средств для получения информации в ходе наблюдения за деятельностью объекта, сбора данных, их регистрации, передачи по каналам связи потребовало дальнейшего углубленного изучения информационных процессов. Информатика устанавливает законы преобразования информации в условиях функционирования автоматизированных систем, разрабатывает методы ее алгоритмизации, формирования языковых средств общения человека и ЭВМ.

Для выработки в сложных экономических системах эффективных управляющих воздействий требуется наряду с созданием соответствующих алгоритмов управления переработать значительные объемы разнообразной информации. Именно этим вызвана необходимость разработки АИС управления в экономике.

Автоматизация в общем виде представляет собой комплекс действий и мероприятий технического, организационного и экономического характера, который позволяет снизить степень участия или полностью исключить непосредственное участие человека в осуществлении той или иной функции производственного процесса, процесса управления. Таким образом, АИС можно рассматривать как человеко-машинную систему с автоматизированной технологией получения результатной информации, необходимой для информационного обслуживания специалистов и оптимизации процесса управления в различных сферах человеческой деятельности.

С помощью АИС обеспечивается многовариантность расчетов, принимаются рациональные управленческие решения, в том числе в режиме реального времени, организуется комплексный учет и экономический анализ, достигаются достоверность и оперативность получаемой и используемой в управлении информации и т.д.

Этому способствует повсеместная автоматизация конторского труда, создание своих автоматизированных систем управления. Использование в управлении компьютерной техники становится неотъемлемым элементом организационных структур экономических объектов.

В зависимости от технологического и функционального аспектов рассмотрения АИС может быть разбита на несколько составляющих элементов (рис. 2.1).

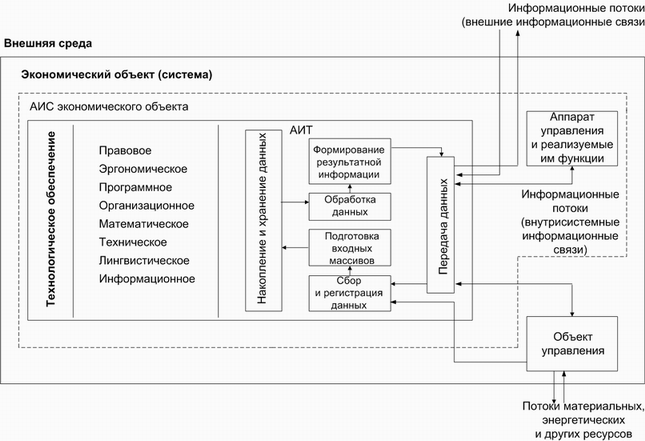

Рис. 2.1. Структура АИС и АИТ

Используя технологический аспект рассмотрения, в АИС выделяют аппарат управления, а также технико-экономическую информацию, методы и средства ее технологической обработки. Выделив аппарат управления, оставшиеся элементы, технологически тесно взаимоувязанные, при условии единого системного использования экономико-математических методов и технических средств управления образуют автоматизированную информационную технологию данных (АИТ).

Являясь человеко-машинной системой, в рамках которой реализуется информационная модель, формализующая процессы обработки данных в условиях новой технологии, АИТ замыкает через себя прямые и обратные информационные связи между объектом управления (ОУ) и аппаратом управления (АУ), а также вводит в систему и выводит из нее потоки внешних информационных связей.

Функции АИТ определяют ее структуру, которая включает следующие процедуры: сбор и регистрацию данных; подготовку информационных массивов; обработку, накопление и хранение данных; формирование результатной информации; передачу данных от источников возникновения к месту обработки, а результатов (расчетов) — к потребителям информации для принятия управленческих решений.

Как правило, экономическая информация подвергается всем процедурам преобразования, но в ряде случаев некоторые процедуры могут отсутствовать. Последовательность их выполнения также бывает различной, при этом некоторые процедуры могут повторяться. Состав процедур преобразования и особенности их выполнения во многом зависят от экономического объекта, ведущего автоматизированную обработку информации. Рассмотрим особенности выполнения основных процедур преобразования информации.

Сбор и регистрация информации происходят по-разному в различных экономических объектах. Наиболее сложна эта процедура в автоматизированных управленческих процессах промышленных предприятий, фирм, где производятся сбор и регистрация первичной учетной информации, отражающей производственно-хозяйственную деятельность объекта. Не менее сложна эта процедура и в финансовых органах, где происходит оформление движения денежных ресурсов.

Особое значение при этом придается достоверности, полноте и своевременности первичной информации. На предприятии сбор и регистрация информации происходят при выполнении различных хозяйственных операций (прием готовой продукции, получение и отпуск материалов и т.п.), в банках — при выполнении финансово-кредитных операций с юридическими и физическими лицами. Учетные данные могут возникать на рабочих местах в результате подсчета количества обработанных деталей, прошедших сборку узлов, изделий, выявления брака и т.д. В процессе сбора фактической информации производятся измерение, подсчет, взвешивание материальных объектов, подсчет денежных купюр, получение временных и количественных характеристик работы отдельных исполнителей. Сбор информации, как правило, сопровождается ее регистрацией, т.е. фиксацией информации на материальном носителе (документе, машинном носителе), вводом в ПЭВМ. Запись в первичные документы в основном осуществляется вручную, поэтому процедуры сбора и регистрации остаются пока наиболее трудоемкими, а процесс автоматизации документооборота по-прежнему актуальным. В условиях автоматизации управления предприятием особое внимание придается использованию технических средств сбора и регистрации информации, совмещающих операции количественного измерения, регистрации, накопления и передачи информации по каналам связи, ввод непосредственно в ЭВМ для формирования нужных документов или накопления полученных данных в системе.

Передача информации осуществляется различными способами: с помощью курьера, пересылка по почте, доставка транспортными средствами, дистанционная передача по каналам связи с помощью других средств коммуникаций. Дистанционная передача по каналам связи сокращает время передачи данных, однако для ее осуществления необходимы специальные технические средства, что удорожает процесс передачи. Предпочтительным является использование технических средств сбора и регистрации, которые, собирая автоматически информацию с установленных на рабочих местах датчиков, передают ее в ЭВМ для последующей обработки, что повышает ее достоверность и снижает трудоемкость.

Дистанционно может передаваться как первичная информация с мест ее возникновения, так и результатная в обратном направлении. В этом случае результатная информация фиксируется различными устройствами: дисплеями, табло, печатающими устройствами. Поступление информации по каналам связи в центр обработки в основном осуществляется двумя способами: на машинном носителе или непосредственно вводом в ЭВМ при помощи специальных программных и аппаратных средств.

Дистанционная передача информации с помощью современных коммуникационных средств постоянно развивается и совершенствуется. Особое значение этот способ передачи информации имеет в многоуровневых межотраслевых системах, где применение дистанционной передачи значительно ускоряет прохождение информации с одного уровня управления на другой и сокращает общее время обработки данных.

Машинное кодирование — процедура машинного представления (записи) информации на машинных носителях в кодах, принятых в ПЭВМ. Такое кодирование информации производится путем переноса данных первичных документов на магнитные диски, информации с которых затем вводится в ПЭВМ для обработки.

Запись информации на машинные носители осуществляется на ПЭВМ как самостоятельная процедура или как результат обработки.

Хранение и накопление экономической информации вызвано многократным ее использованием, применением условно-постоянной, справочной и других видов информации, необходимостью комплектации первичных данных до их обработки. Хранение и накопление информации осуществляется в информационных базах, на машинных носителях в виде информационных массивов, где данные располагаются по установленному в процессе проектирования порядку.

С хранением и накоплением непосредственно связан поиск данных, т.е. выборка нужных данных из хранимой информации, включая поиск информации, подлежащей корректировке или замене. Процедура поиска информации выполняется автоматически на основе составленного пользователем или ПЭВМ запроса на нужную информацию.

Обработка экономической информации производится на ПЭВМ, как правило, децентрализовано, в местах возникновения первичной информации, где организуются автоматизированные рабочие места специалистов той или иной управленческой службы (отдела материально-технического снабжения и сбыта, отдела главного технолога, конструкторского отдела, бухгалтерии, планового отдела и т.п.). Обработка, однако, может производиться не только автономно, но и в вычислительных сетях, с использованием набора ПЭВМ программных средств и информационных массивов для решения функциональных задач.

В ходе решения задач на ЭВМ в соответствии с машинной программой формируются результатные сводки, которые печатаются машиной на бумаге или отображаются на экране.

Печать сводок может сопровождаться процедурой тиражирования, если документ с результатной информацией необходимо предоставить нескольким пользователям.

Принятие решения в автоматизированной системе организационного управления, как правило, осуществляется специалистом с применением или без применения технических средств, но в последнем случае на основе тщательного анализа результатной информации, полученной на ПЭВМ. Задача принятия решений осложняется тем, что специалисту приходится искать из множества допустимых решений наиболее приемлемое, сводящее к минимуму потери ресурсов (временных, трудовых, материальных и т.д.). Благодаря применению персональных ЭВМ и терминальных устройств повышается аналитичность обрабатываемых сведений, а также обеспечивается постепенный переход к автоматизации выработки оптимальных решений в процессе диалога пользователя с вычислительной системой. Этому способствует использование новых технологий экспертных систем поддержки принятия решений.

Содержательный аспект рассмотрения элементов АИТ позволяет выявить подсистемы, обеспечивающие технологию функционирования (см. рис. 2.1).

Технологическое обеспечение АИТ состоит из подсистем, автоматизирующих информационное обслуживание пользователей, решение задач с применением ЭВМ и других технических средств управления в установленных режимах работы.

Технологическое обеспечение АИТ, как правило, по составу однородно для различных систем, что позволяет реализовать принцип совместимости систем в процессе их функционирования. Обязательными элементами обеспечения АИТ являются информационное, лингвистическое, техническое, программное, математическое, правовое, организационное и эргономическое.

Информационное обеспечение (ИО) представляет собой совокупность проектных решений по объемам, размещению, формам организации информации, циркулирующей в АИТ. Оно включает в себя совокупность показателей, справочных данных, классификаторов и кодификаторов информации, унифицированные системы документации, специально организованные для автоматического обслуживания, массивы информации на соответствующих носителях, а также персонал, обеспечивающий надежность хранения, своевременность и качество технологии обработки информации.

Лингвистическое обеспечение (ЛО) объединяет совокупность языковых средств для формализации естественного языка, построения и сочетания информационных единиц в ходе общения персонала АИТ со средствами вычислительной техники. С помощью лингвистического обеспечения осуществляется общение человека с машиной. ЛО включает информационные языки для описания структурных единиц информационной базы АИТ (документов, показателей, реквизитов и т.п.); языки управления и манипулирования данными информационной базы АИТ; языковые средства информационно-поисковых систем; языковые средства автоматизации проектирования АИТ; диалоговые языки специального назначения и другие языки; систему терминов и определений, используемых в процессе разработки и функционирования автоматизированных систем управления.

Техническое обеспечение (ТО) представляет собой комплекс технических средств (технические средства сбора, регистрации, передачи, обработки, отображения, размножения информации, оргтехника и др.), обеспечивающих работу АИТ. Центральное место среди всех технических средств занимает ПЭВМ. Структурными элементами технического обеспечения наряду с техническими средствами являются также методические и руководящие материалы, техническая документация и обслуживающий эти технические средства персонал.

Программное обеспечение (ПО) включает совокупность программ, реализующих функции и задачи АИТ и обеспечивающих устойчивую работу комплексов технических средств. В состав программного обеспечения входят общесистемные и специальные программы, а также инструктивно-методические материалы по применению средств программного обеспечения и персонал, занимающийся его разработкой и сопровождением на весь период жизненного цикла АИТ.

К общесистемному программному обеспечению относятся программы, рассчитанные на широкий круг пользователей и предназначенные для организации вычислительного процесса и решений часто встречающихся задач обработки информации. Они позволяют расширить функциональные возможности ЭВМ, автоматизировать планирование очередности вычислительных работ, осуществлять контроль и управление процессом обработки данных, а также автоматизировать работу программистов. Специальное программное обеспечение представляет собой совокупность программ, разрабатываемых при создании АИТ конкретного функционального назначения. Оно включает пакеты прикладных программ, осуществляющих организацию данных и их обработку при решении функциональных задач.

Математическое обеспечение (МО) — это совокупность математических методов, моделей и алгоритмов обработки информации, используемых при решении функциональных задач и в процессе автоматизации проектировочных работ АИТ. Математическое обеспечение включает средства моделирования процессов управления, методы и средства решения типовых задач управления, методы оптимизации исследуемых управленческих процессов и принятия решений (методы многокритериальной оптимизации, математического программирования, математической статистики, теории массового обслуживания и т.д.). Техническая документация по этому виду обеспечения АИТ содержит описание задач, задания по алгоритмизации, экономико-математические модели задач, текстовые и контрольные примеры их решения. Персонал составляют специалисты по организации управления объектом, постановщики задач управления, специалисты по вычислительным методам, проектировщики АИТ.

Организационное обеспечение (ОО) представляет собой комплекс документов, регламентирующих деятельность персонала АИТ в условиях функционирования АИС. В процессе решения задач управления данный вид обеспечения определяет взаимодействие работников управленческих служб и персонала АИТ с техническими средствами и между собой. Организационное обеспечение реализуется в различных методических и руководящих материалах по стадиям разработки, внедрения и эксплуатации АИС и АИТ, в частности, при проведении предпроектного обследования, формировании технического задания на проектирование и технико-экономического обоснования, разработке проектных решений в процессе проектирования, выборе автоматизируемых задач, типовых проектных решений и прикладных программ (ППП), внедрении системы в эксплуатацию.

Правовое обеспечение (ПрО) представляет собой совокупность правовых норм, регламентирующих правоотношения при создании и внедрении АИС и АИТ. Правовое обеспечение на этапе разработки АИС и АИТ включает нормативные акты, связанные с договорными отношениями разработчика и заказчика в процессе создания АИС и АИТ, с правовым регулированием различных отклонений в ходе этого процесса, а также обусловленные необходимостью обеспечения процесса разработки АИС и АИТ различными видами ресурсов. Правовое обеспечение на этапе функционирования АИС и АИТ включает определение их статуса в конкретных отраслях государственного управления, правовое положение о компетенции звеньев АИС и АИТ и организации их деятельности, права, обязанности и ответственность персонала, порядок создания и использования информации в АИС, процедуры ее регистрации, сбора, хранения, передачи и обработки, порядок приобретения и использования электронно-вычислительной техники и других технических средств, порядок создания и использования математического и программного обеспечения.

Эргономическое обеспечение (ЭО) как совокупность методов и средств, используемых на разных этапах разработки и функционирования АИТ, предназначено для создания оптимальных условий высокоэффективной и безошибочной деятельности человека в АИТ, для ее быстрейшего освоения. В состав эргономического обеспечения АИТ входят: комплекс различной документации, содержащей эргономические требования к рабочим местам, информационным моделям, условиям деятельности персонала, а также набор наиболее целесообразных способов реализации этих требований и осуществления эргономической экспертизы уровня их реализации; комплекс методов, учебно-методической документации и технических средств, обеспечивающих обоснование формулирования требований к уровню подготовки персонала, а также формирование системы отбора и подготовки персонала АИТ; комплекс методов и методик, обеспечивающих высокую эффективность деятельности человека в АИТ.

АИС и АИТ реализуют решение функциональных задач управления, совокупность которых составляет так называемую, функциональную часть деятельности экономического объекта как системы. Состав, порядок и принципы взаимодействия функциональных подсистем, задач и их комплексов устанавливаются исходя и с учетом достижения стоящей перед экономическим объектом цели функционирования. Основными принципами декомпозиции — выделения самостоятельных функциональных подсистем комплексов задач ― являются: относительная самостоятельность каждой из них, т.е. наличие конкретного объекта управления; наличие соответствующего набора функций и функциональных задач с четко выраженной локальной целью функционирования; минимизация состава включенных в подсистему элементов; наличие одного или нескольких локальных критериев, способствующих оптимизации режима работы подсистемы и согласующихся с глобальным критерием оптимизации функционирования АИС и системы в целом.

2.2. ПРОЕКТИРОВАНИЕ: СТАДИИ И ЭТАПЫ СОЗДАНИЯ АИС И АИТ

В настоящее время очевиден факт, что успешное функционирование человеко-машинных информационных систем и технологий определяет качество проектирования.

Проектирование имеет целью обеспечить эффективное функционирование АИС и взаимодействие АИТ со специалистами, использующими в сфере деятельности конкретного экономического объекта ПЭВМ и развитые средства коммуникации для выполнения своих профессиональных задач и принятия управленческих решений. Именно качественное проектирование обеспечивает создание такой системы, которая способна функционировать при постоянном совершенствовании ее технических, программных, информационных составляющих, т. е. ее технологической основы, и расширять спектр реализуемых управленческих функций и объектов взаимодействия.

В процессе проектирования совершенствуются как организация основной деятельности экономического объекта (производственной, хозяйственной), так и организация управленческих процедур.

Массовое проектирование АИС потребовало разработки единых теоретических положений, методических подходов к их созданию и функционированию, без чего невозможно взаимодействие различных экономических объектов, их нормальное функционирование в сложном многоуровневом народнохозяйственном комплексе.

Первоначально сформулированные академиком В.М. Глушковым научно-методические положения и практические рекомендации по проектированию автоматизированных систем в настоящее время сложились как основополагающие принципы создания АИС: системности, развития, совместимости, стандартизации и унификации, эффективности.

• Принцип системности является важнейшим при создании, функционировании и развитии АИС. Он позволяет подойти к исследуемому объекту как единому целому; выявить на этой основе многообразные типы связей между структурными элементами, обеспечивающими целостность системы; установить направления производственно-хозяйственной деятельности системы и реализуемые ею конкретные функции. Системный подход предполагает проведение двухаспектного анализа, получившего название макро- и микроподходов.

При макроанализе система или ее элемент рассматриваются как часть системы более высокого порядка. Особое внимание уделяется информационным связям: устанавливается их число, выделяются и анализируются те связи, которые обусловлены целью изучения системы, а затем выбираются наиболее предпочтительные, реализующие заданную целевую функцию. При микроанализе изучается структура объекта, анализируются ее составляющие элементы с точки зрения их функциональных характеристик, проявляющихся через связи с другими элементами и внешней средой. В процессе проектирования АИС системный подход позволяет использовать математическое описание функционирования, исследование различных свойств отдельных элементов и системы в целом, моделировать изучаемые процессы для анализа работы вновь создаваемых систем.

Для АИС управления характерна многоуровневая иерархия с вертикально соподчиненными элементами (подсистемами). Преимущества иерархических структур способствовали их широкому распространению в системах управления. Так, иерархическая структура создает относительную свободу действий над отдельными элементами для каждого уровня системы и возможность различных сочетаний локальных критериев оптимальности с глобальным критерием оптимальности функционирования системы в целом; обеспечивает относительную гибкость системы управления и возможность приспосабливаться к изменяющимся условиям; повышает надежность за счет возможности введения элементной избыточности, упорядочения направлений потоков информации.

Практическое значение системного подхода и моделирования состоит в том, что они позволяют в доступной для анализа форме не только отразить все существенное, интересующее создателя системы, но и использовать ЭВМ для исследования поведения системы в конкретных, заданных экспериментатором условиях. Поэтому в основе создания АИС в настоящее время лежит метод моделирования на базе системного подхода, позволяющий находить оптимальный вариант структуры системы и тем самым обеспечивать наибольшую эффективность ее функционирования.

• Принцип развития заключается в том, что АИС создается с учетом возможности постоянного пополнения и обновления функций системы и видов ее обеспечений. Предусматривается, что автоматизированная система должна наращивать свои вычислительные мощности, оснащаться новыми техническими и программными средствами, быть способной постоянно расширять и обновлять круг задач и информационный фонд, создаваемый в виде системы баз данных.
• Принцип совместимости заключается в обеспечении способности взаимодействия АИС различных видов, уровней в процессе их совместного функционирования. Реализация принципа совместимости позволяет обеспечить нормальное функционирование экономических объектов, повысить эффективность управления народным хозяйством и его звеньями.
• Принцип стандартизации и унификации заключается в необходимости применения типовых, унифицированных и стандартизированных элементов функционирования АИС. Внедрение в практику создания и развития АИС этого принципа позволяет сократить временные, трудовые и стоимостные затраты на создание АИС при максимально возможном использовании накопленного опыта в формировании проектных решений и внедрении автоматизации проектировочных работ.
• Принцип эффективности заключается в достижении рационального соотношения между затратами на создание АИС и целевым эффектом, получаемым при ее функционировании.

Как правило, кроме основополагающих принципов для эффективного осуществления управления выделяют также ряд частных принципов, детализирующих общие. Соблюдение каждого из частных принципов позволяет получить определенный экономический эффект. Один из них — принцип декомпозиции — используется при изучении особенностей, свойств элементов и системы в целом. Он основан на разделении системы на части, выделении отдельных комплексов работ, создает условия для более эффективного ее анализа и проектирования.

Принцип первого руководителя предполагает закрепление ответственности при создании системы за заказчиком — руководителем предприятия, организации, отрасли, т.е. будущим пользователем, который отвечает за ввод в действие и функционирование АИС.

Принцип новых задач ― поиск постоянного расширения возможностей системы, совершенствование процесса управления, получение дополнительных результатных показателей с целью оптимизировать управленческие решения. Это может сопровождаться постановкой и реализацией при использовании ЭВМ и других технических средств новых задач управления.

Принцип автоматизации информационных потоков и документооборота предусматривает комплексное использование технических средств на всех стадиях прохождения информации от момента ее регистрации до получения результатных показателей и формирования управленческих решений.

Принцип автоматизации проектирования имеет целью повысить эффективность самого процесса проектирования и создания АИС на всех уровнях народного хозяйства, обеспечивая при этом сокращение временных, трудовых и стоимостных затрат за счет внедрения индустриальных методов. Современный уровень разработки и внедрения систем позволяет широко использовать типизацию проектных решений, унификацию методов и средств при подготовке проектных материалов, стандартизацию подходов при проектировании отдельных элементов систем и подсистем, методы автоматизации ведения проектных работ с использованием персональных ЭВМ и организованных на их базе автоматизированных рабочих мест проектировщика.

Проблемы проектирования автоматизированных информационных систем в экономике связаны, с одной стороны, с общими теоретическими основами развития экономики и конкретного экономического объекта (предприятия, фирмы, организации, органа регионального управления, банка, налоговой службы и т.п.), а с другой ― со спецификой технологии компьютерной обработки данных. Поэтому рассмотренные базовые принципы дополняются не менее важными организационно-технологическими, без которых невозможна разработка новых информационных технологий. Раскроем наиболее применяемые организационно-технологические принципы создания АИТ.

Принцип абстрагирования заключается в выделении существенных (с конкретной позиции рассмотрения) аспектов системы и отвлечении от несущественных с целью представления проблемы в более простом общем виде, удобном для анализа и проектирования.

Принцип формализации заключается в необходимости строгого методического подхода к решению проблемы, использованию формализованных методов описания и моделирования изучаемых и проектируемых процессов, включая бизнес-процессы, функционирования системы.

Принцип концептуальной общности заключается в неукоснительном следовании единой методологии на всех этапах проектирования автоматизированной системы и всех ее составляющих.

Принцип непротиворечивости и полноты заключается в наличии всех необходимых элементов во вновь создаваемой системе и согласованном их взаимодействии.

Принцип независимости данных предполагает, что модели данных должны быть проанализированы и спроектированы независимо от процессов их обработки, а также от их физической структуры и распределения в технической среде.

Принцип структурирования данных предусматривает необходимость структурирования и иерархической организации элементов информационной базы системы.

Принцип доступа конечного пользователя заключается в том, что пользователь должен иметь средства доступа к базе данных, которые он может использовать непосредственно (без программирования).

Соблюдение приведенных принципов необходимо при выполнении работ на всех стадиях создания и функционирования АИС и АИТ, т.е. в течение всего их жизненного цикла.

Жизненный цикл (ЖЦ) — период создания и использования АИС (АИТ), охватывающий ее различные состояния, начиная с момента возникновения необходимости в данной автоматизированной системе и заканчивая моментом ее полного выхода из употребления у пользователей.

Жизненный цикл АИС и АИТ позволяет выделить четыре основные стадии: предпроектную, проектную, внедрение и функционирование. От качества проектировочных работ зависит эффективность функционирования системы. Поэтому каждая стадия проектирования разделяется на ряд этапов и предусматривает составление документации, отражающей результаты работы.

Основными работами, выполняемыми на стадиях и этапах проектирования, можно считать:

I стадия — предпроектное обследование:

1-й этап сбор материалов для проектирования ― формирование требований, изучение объекта проектирования, разработка и выбор варианта концепции системы;

2-й этап — анализ материалов и формирование документации - создание и утверждение технико-экономического обоснования и технического задания на проектирование системы на основе анализа материалов обследования, собранных на первом этапе.

II стадия — проектирование:

1-й этап — техническое проектирование, где ведется поиск наиболее рациональных проектных решений по всем аспектам разработки, создаются и описываются все компоненты системы, а результаты работы отражаются в техническом проекте;

2-й этап — рабочее проектирование, в процессе которого осуществляется разработка и доводка программ, корректировка структур баз данных, создание документации на поставку, установку технических средств и инструкций по их эксплуатации, подготовка для каждого пользователя системы обширного инструкционного материла, оформленного в виде должностных инструкций исполнителям-специалистам, реализующим свои профессиональные функции с использованием технических средств управления. Технический и рабочий проекты могут объединяться в единый документ — технорабочий проект.

III стадия - ввод системы в действие:

1-й этап — подготовка к внедрению — установка и ввод в эксплуатацию технических средств, загрузка баз данных и опытная эксплуатация программ, обучение персонала;

2-й этап — проведение опытных испытаний всех компонентов системы перед передачей в промышленную эксплуатацию, обучение персонала;

3-й этап (завершающая стадия создания АИС и АИТ) — сдача в промышленную эксплуатацию; оформляется актами приема-сдачи работ.

IV стадия — промышленная эксплуатация — кроме повседневного функционирования включает сопровождение программных средств и всего проекта, оперативное обслуживание и администрирование баз данных.

Жизненный цикл (ЖЦ) образуется в соответствии с принципом нисходящего проектирования и, как правило, носит итерационный характер: реализованные этапы, начиная с самых ранних, циклически повторяются в соответствии с изменениями требований и внешних условий, введением ограничений и т.п. На каждом этапе ЖЦ формируется определенный набор документов и технических решений, при этом для каждого этапа исходными являются документы и решения, полученные на предыдущем этапе. Этап завершается проверкой предложенных решений и документов на их соответствие сформулированным требованиям и начальным условиям.

Существующие варианты ЖЦ определяют, порядок исполнения этапов в ходе разработки АИС и технологий, а также критерии перехода от этапа к этапу. Наибольшее распространение получили три следующие модели ЖЦ:

1. Каскадная модель предполагает переход на следующий этап после полного окончания работ по предыдущему этапу.
2. Поэтапная модель с промежуточным контролем — итерационная модель разработки АИС и АИТ с циклами обратной связи между этапами. Преимущество такой модели заключается в том, что межэтапные корректировки обеспечивают меньшую трудоемкость разработки по сравнению с каскадной моделью; однако время жизни каждого из этапов растягивается на весь период разработки.
3. Спиральная модель делает упор на начальные этапы ЖЦ: анализ требований, проектирование спецификаций, предварительное и детальное проектирование. На этих этапах проверяется и обосновывается реализуемость технических решений путем создания прототипов. Каждый виток спирали соответствует поэтапной модели создания фрагмента или версии АИС и АИТ. На нем уточняются цели и характеристики проекта, определяется его качество, планируются работы следующего витка спирали. Таким образом, углубляются и последовательно конкретизируются детали проекта и в результате выбирается обоснованный вариант, который доводится до реализации.

Наиболее перспективна спиральная модель ЖЦ. Специалистами фирм, занимающихся проектированием и созданием программных продуктов, отмечаются следующие преимущества спиральной модели:

• накопление и повторное использование проектных решений, средств проектирования, моделей и прототипов АИС и АИТ;
• ориентация на развитие и модификацию системы и технологии в процессе их проектирования;
• анализ риска и издержек в процессе проектирования систем и технологий.

Главная особенность разработки АИС и АИТ состоит в концентрации сложности на стадиях предпроектного обследования и проектирования и относительно невысокой сложности и трудоемкости последующих этапов. Более того, нерешенные вопросы и ошибки, допущенные на этапах анализа и проектирования, порождают на этапах внедрения и эксплуатации трудные, часто неразрешимые проблемы и, в конечном счете, приводят к отказу от использования материалов проекта.

2.3. ОСОБЕННОСТИ ПРОЕКТИРОВАНИЯ АИТ

Современная информационная технология реализуется в условиях спроектированных автоматизированных информационных систем, где в процессе их создания должны быть увязаны наиболее рациональные методы решения управленческих задач и человеко-машинная технология обработки информации. Поэтому остановимся на особенностях создания АИТ.

При проектировании автоматизированная информационная технология рассматривается в пяти взаимосвязанных аспектах.

1. Техническом ― как аппаратно-коммуникационный комплекс, имеющий конкретную конфигурацию и служащий для обработки и передачи информации.
2. Программно-математическом ― как набор статистических, математических, инфологических, алгоритмических и прочих машинно-ориентированных моделей, а также реализующих их компьютерных программ.
3. Методическом ― как совокупность средств реализации функций управления по отношению к экономическому объекту — предприятию, объединению, региональному хозяйству и т. д.
4. Организационном — как описание документооборота и регламента деятельности аппарата управления.
5. Пооперационном — как совокупность технологических, логических и арифметических операций, реализуемых в автоматическом режиме.

Исходя из реальных условий конкретной предметной области, формулируются основные требования к АИТ. Перечислим наиболее общие из них, характерные для современных АИС.

• Соблюдение принципа системности при проектировании процедур накопления и обработки данных. Такой принцип предполагает подразделение информационных потоков на внешние и внутренние по отношению к объекту управления, учет структурно-динамических свойств протекающих в нем процессов, моделирование прямых и обратных связей с окружающей средой.
• Использование децентрализованных средств сбора и предварительной обработки данных согласно принятой декомпозиции задач и распределения управленческих функций, что достигается с помощью технологии «клиент сервер», позволяющей системе функционировать в многозадачном режиме.
• Охват основных этапов жизненного цикла управления: целеполагание, выработка альтернатив принятия решений, выбор наиболее рационального варианта управленческой стратегии, мониторинг и контроль исполнения решений.
• Способность к адаптации всей системы и гибкое приспособление АИТ к изменениям рыночной среды, возможность быстрого переключения на разные режимы использования аппаратных и телекоммуникационных средств.
• Ориентация АИТ на реализацию единой информационно-логической модели объекта управления в сочетании с необходимыми процедурами обработки данных и вывода результатов.
• Синхронизация процессов переработки и выдачи информации с процессами принятия решений на всех уровнях за счет использования диалогового и планового (в масштабе реального времени) режимов эксплуатации АИТ.
• Использование безбумажного документооборота, естественно-профессионального языка для общения специалиста с ПЭВМ, электронных подписей, машинных архивов и библиотек, удаленного доступа к массивам данных.
• Возможность обработки больших объемов информации в регламентном и произвольном режимах, а также интеграции данных в соответствии с иерархией управления.
• Наличие экспертной поддержки, учет неполноты информации, возможность получения прогнозных данных.

Названные свойства АИТ обеспечиваются применением современных высокоразвитых аппаратно-программных комплексов, средств связи и формулируются в процессе проектирования разработчиками системы. Такие пользователи-разработчики относятся к классу профессионалов. Для них существует множество инструментальных средств, облегчающих создание АИТ. Например, можно назвать системы Оrасl, Visual C++, Gupta SQL, Windows, СА-Visual Object, а также САSЕ-технологии, позволяющие конструировать сложные компьютерные системы из отдельных стандартизированных программных модулей.

Другой класс пользователей — специалисты проблемной области, которые применяют в своей деятельности программные средства с широкими технологическими возможностями, такие как WinWord, Соrеl Draw, Ехсеl, МS Project, МS Access.

Наконец, к третьему классу относятся обычные индивидуализированные пользователи, которые чаще всего общаются с компьютером на упрощенном естественном языке при помощи различных ориентированных на широкую публику программных продуктов (Лексикон, Just Write, Designer и др.).

2.4. СОДЕРЖАНИЕ И МЕТОДЫ ВЕДЕНИЯ ПРОЕКТИРОВОЧНЫХ РАБОТ

Создание автоматизированных информационных систем и технологий в экономике может осуществляться по двум вариантам. Первый вариант предполагает, что этой работой занимаются специализированные фирмы, имеющие профессиональный опыт подготовки программных продуктов конкретной ориентации (бухгалтерский промышленный учет, бухгалтерский учет в банках, автоматизация конкретных банковских операций и т.п.), их продажи и дальнейшего сопровождения в организациях, эксплуатирующих поставленные программные средства и системы. Если АИС и АИТ создаются по второму варианту, проектированием и созданием разработок в этой области занимаются проектировщики-программисты, находящиеся в штате предприятий и организаций, где осуществляется переход на использование новых технических средств, создаются новые информационные технологии и системы. В проведении проектировочных работ в настоящее время встречаются две крайности. В одном случае строго соблюдаются стандарты изготовления документации, но зато сроки разработки сильно затягиваются, создание системы не вписывается в ритм реальной жизни и она оказывается нежизнеспособной. В другом случае умение разработчиков создавать программы для автоматизации решения отдельных задач позволяет им без задержек обеспечить процесс использования разработок конечным пользователем, система начинает работать, но создание документации отстает и в результате получается изделие, трудоемкое для эксплуатации, а освоение его в значительной степени зависит от специалистов-разработчиков. Это противоречие преодолимо при соблюдении проектной дисциплины.

В процессе разработки автоматизированных систем, рабочих мест и технологий проектировщики сталкиваются с рядом взаимосвязанных проблем.

• Проектировщику сложно получить исчерпывающую информацию для оценки формулируемых заказчиком (пользователем) требований к новой системе или технологии.
• Заказчик нередко не имеет достаточных знаний о проблемах автоматизации обработки данных в новой технической среде, чтобы судить о возможности реализации тех или иных инноваций. В то же время проектировщик сталкивается с чрезмерным количеством подробных сведений о проблемной области, что вызывает трудности моделирования и формализованного описания реализуемых в новых условиях информационных процессов, решения функциональных задач.
• Спецификация проектируемой системы из-за большого объема и технических терминов часто непонятна заказчику, а чрезмерное ее упрощение не может удовлетворить специалистов, создающих систему.
• С помощью известных аналитических методов можно разрешить некоторые из перечисленных проблем, однако, радикальное решение дают только современные структурные методы, среди которых центральное место занимает методология структурного анализа.

Структурным анализом принято называть метод исследования системы, который начинается с ее общего обзора и затем детализируется, приобретая иерархическую структуру со все большим числом уровней. Структурный анализ предусматривает разбиение системы на уровни абстракции с ограниченным числом элементов на каждом из уровней (обычно от 3 до 6—7). На каждом уровне выделяются лишь существенные для системы детали. Данные рассматриваются в совокупности с операциями, выполняющимися над ними. Используются строгие формальные правила записи элементов информации, составления спецификации системы и последовательное приближение к конечному результату.

Методология структурного анализа базируется на ряде общих принципов, часть из которых регламентирует организацию работ на начальных этапах жизненного цикла создаваемой информационной системы, а часть используется при выработке рекомендаций по организации работ. В качестве двух базовых принципов используются принцип декомпозиции и принцип иерархического упорядочивания. Первый принцип предполагает решение трудных проблем структуризации комплексов функциональных задач путем разбиения их на множество меньших независимых задач, легких для понимания и решения. Второй принцип декларирует, что устройство этих частей также существенно для понимания при детальном формализованном их описании. Понимаемость проблемы резко повышается при организации ее частей в древовидные иерархические структуры, т. е. система может быть понята и построена по уровням, каждый из которых добавляет новые детали.

На предпроектной стадии проводится изучение и анализ всех особенностей объекта проектирования с целью уточнения требований заказчика, их формализованного представления и документирования. В частности, выявляется совокупность условий, при которых предполагается эксплуатировать будущую систему (аппаратные и программные ресурсы, предоставляемые системе; внешние условия ее функционирования; состав людей и работ, имеющих к ней отношение и участвующих в информационных и управленческих процессах), производится описание выполняемых системой функций и т.п. На этой же стадии устанавливаются ограничения в процессе разработки (директивные сроки завершения отдельных этапов, имеющиеся ресурсы, организационные процедуры и мероприятия, обеспечивающие защиту информации и т.п.).

Целью анализа на этой стадии является преобразование общих, неясных знаний о требованиях к будущей системе в точные (по возможности) определения. Так, на этом этапе определяются:

• архитектура системы, ее функции, внешние условия, распределение функций между аппаратными средствами и программным обеспечением;
• интерфейсы и распределение функций между человеком и системой;
• требования к программным и информационным компонентам системы, необходимые аппаратные ресурсы, требования к базе данных, физические характеристики компонентов системы, их интерфейсы.

Качество дальнейшего проектирования решающим образом зависит от правильного выбора методов анализа, сформулированных требований к вновь создаваемой технологии. Эти методы служат для проведения изучения и исследования, разработки и оценки проектных решений, закладываемых при создании АС, а также для обеспечения экономии затрат и сокращения сроков проектирования и внедрения системы.

Методы, используемые на стадии предпроектного обследования, подразделяются на методы изучения и анализа фактического состояния объекта (технологии), методы формирования заданного состояния, методы графического представления фактического и заданного состояний (рис. 2.2). Рассмотрим эти методы более подробно.

• Методы изучения и анализа фактического состояния экономического объекта или технологии. Эти методы позволяют выявить узкие места в исследуемых процессах и включают:

• устный или письменный опрос;
• письменное анкетирование;
• наблюдение, измерение и оценку;
• групповое обсуждение;
• анализ задач;
• анализ процесса.

Устный и письменный опрос. Устный опрос производится по заранее составленному вопроснику на рабочем месте специалиста с записью ответов и позволяет в форме несложной беседы понять технологию работы и опыт опрашиваемого. Затруднения психологического порядка легко преодолеваются и можно приступить к подготовке нового решения уже на стадии анализа. Недостатком этого метода является разнородность результатов опроса.

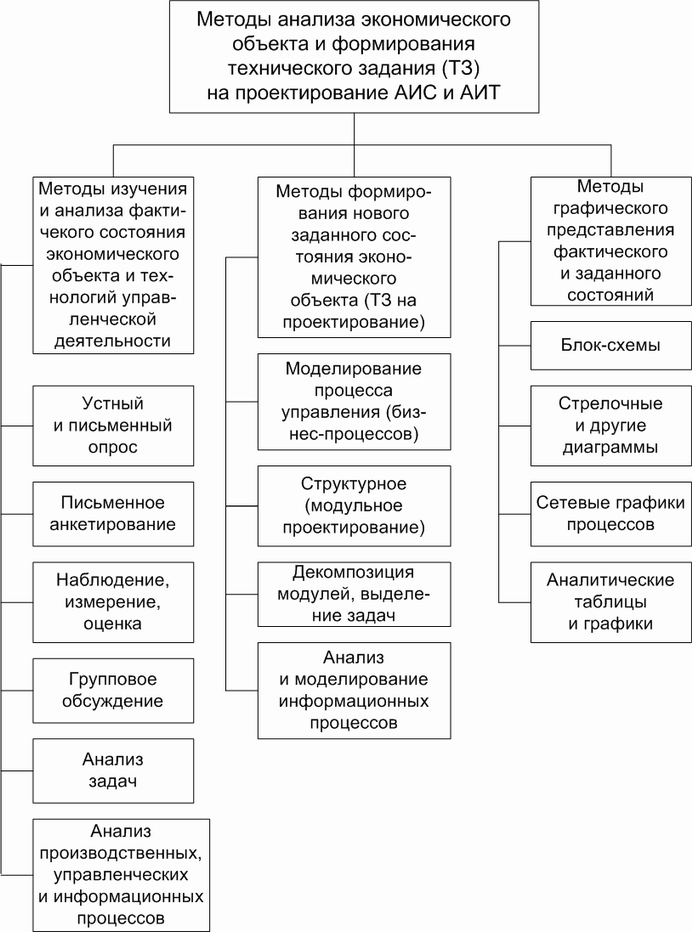

Рис. 2.2. Работы и методы их выполнения на предпроектной стадии

Письменное анкетирование с помощью перечня вопросов дает (при условии готовности опрашиваемых к правдивым ответам) полную и основательную информацию. При достаточно большом количестве анкет практикуется их обработка на ЭВМ. Чтобы повысить качество анкетирования, целесообразно ввести подсказку ответов: «да — нет», «малый — средний — большой» и т.д. Существенное влияние на качество результатов оказывают четкость, недвусмысленность вопросов, поэтому разработка перечня вопросов предполагает знание принципиальной проблемной ситуации.

Наблюдение, измерение и оценка. С помощью этих методов собираются сведения о параметрах, признаках и объектах в соответствующей сфере исследования. Важные для изучения параметры, признаки и объекты точно оцениваются сотрудниками и регистрируются в карточках или в формулярах (например, по частоте, количеству, продолжительности, затратам). Накопление сведений и анализ результатов при достаточно большом количестве наблюдений выполняется на ЭВМ.

Групповое обсуждение проводится проектировщиками, программистами совместно с пользователями или заказчиками с целью обобщения и обсуждения всех важных для решения проблем вопросов и определения необходимых задач.

Анализ задач. Суть этого метода состоит в вертикальной и горизонтальной структуризации задач и их распределении между исполнителями (должностными инструкциями) на основе заданной структуры объекта. Задачи расчленяются до такой степени, чтобы имелась возможность определить результаты, решения, полномочия, алгоритмы, входную и выходную информацию. Анализ задач — это первый этап и предпосылка описания задач, которые являются основой для построения технологии получения результатов, разработки должностных инструкций и планов распределения функций при работе в новых технологических условиях. Отправным пунктом анализа служат требования к объекту и его информационной системе.

Анализ производственных, управленческих и информационных процессов используется для подготовки решений, касающихся реорганизации технологии информационных процессов. С помощью анализа процесса решения задач разрабатываются необходимые изменения, которые должны быть внесены в информационную технологию. Одновременно уточняются целевые установки решаемых задач.

Анализ производственных, управленческих и информационных процессов должен охватывать в первую очередь следующее: обследуемый объект; цель и результат решения управленческих задач; составляющие технологического процесса — решения, операции и алгоритмы; объем и качество информации; средства обработки информации; требования к управленческому персоналу и рабочему месту; методы работы; узкие места, помехи, трудности; требования рациональной организации техпроцесса.

В целом методы изучения и анализа фактического состояния управленческой деятельности и существующей технологии решения задач предназначены для установления и оценки процессов, функций, предъявляемых к работникам требований, последовательности выполнения технологических операций и средств труда, продолжительности и сроков выполнения работ, потоков информации. Они способствуют сбору необходимых материалов и формированию необходимой исходной основы для проектирования АИС и АИТ.

• Методы формирования заданного состояния. Основываются на теоретическом обосновании всех составных частей и элементов АИС исходя из целей, требований и условий заказчика. К данным методам, представляющим собой рабочие средства проектировщиков, относятся методы:

• моделирование процесса управления;
• структурное проектирование;
• декомпозиция;
• анализ информационного процесса.

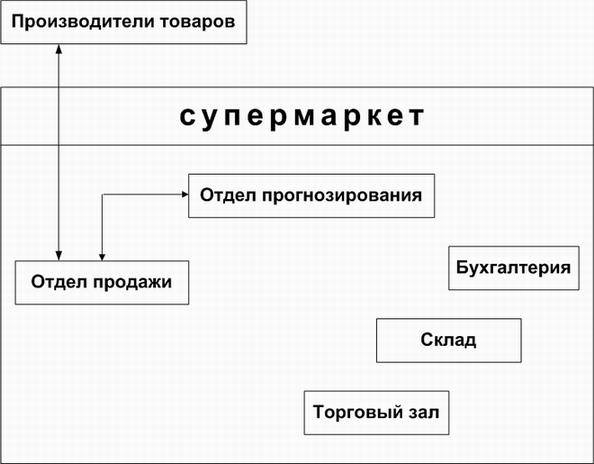

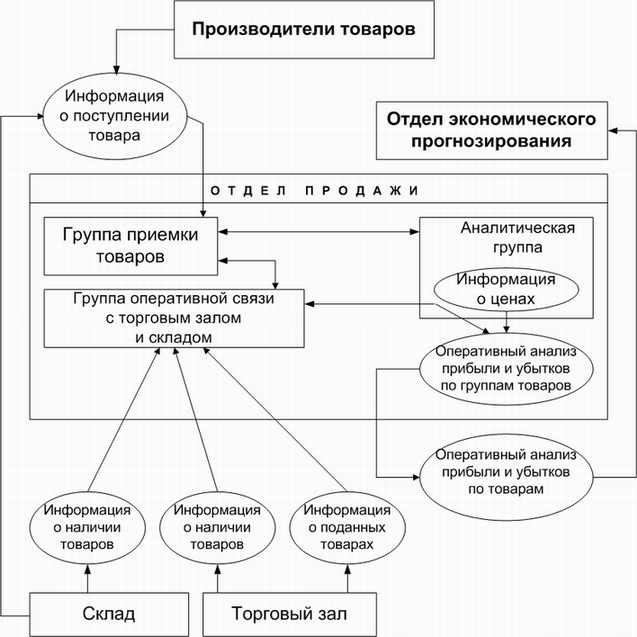

Метод моделирования процесса управления. В процессе изучения объекта проектирования строятся экономико-организационные и информационно-логические модели, которые включают задачи, структуры и ресурсы объекта. Они отражают хозяйственные и управленческие отношения, а также связанные с ними информационные потоки. Представляя комбинацию материальных и информационных процессов, способствуют повышению уровня организации объекта.

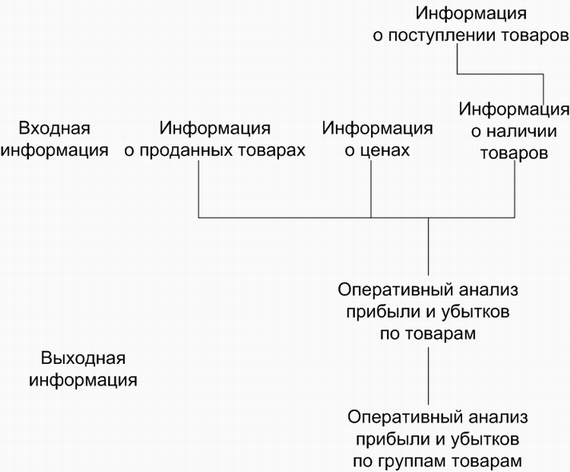

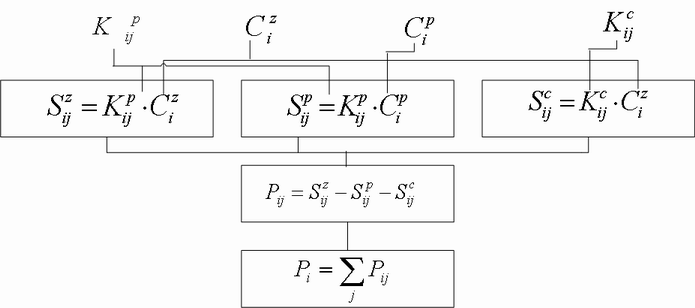

Информационно-логические модели содержат необходимые сведения об информационных связях между органами и сферами управления, комплексами решаемых задач и отдельными задачами в единстве с хозяйственными процессами.

Метод структурного (модульного) проектирования позволяет разработать проект четко разграниченных блоков (модулей), между которыми устанавливаются связи посредством входной и выходной информации, а также показывается иерархия их подчиненности. Условиями применения этого метода являются разбиение крупных комплексов задач на подкомплексы и точное обозначение (идентификацию) всех звеньев разъединения и сопряжения. Метод структурного проектирования позволяет разделить весь комплекс задач на обозримые и поддающиеся анализу подкомплексы (модули).

Метод декомпозиции модулей предусматривает дальнейшее разбиение подкомплексов задач на отдельные задачи, показатели. Подход к разбиению всей совокупности задач по принципу «сверху вниз» особенно удобен для разработки принципиальных организационно-технических решений, внесения в них при необходимости изменений, а также увязки при проектировании хозяйственных и организационно-управленческих целевых установок с конкретными задачами и показателями.

Анализ и моделирование информационных процессов предназначен для выявления и представления в каждом случае взаимосвязи между результатом, процессом обработки и вводом данных. Он используется также для анализа и формирования информационных связей между рабочими местами работников управления, специалистов, технического персонала и информационными технологиями. С этой целью описываются входная и выходная информация, а также алгоритм обработки информации применительно к каждому рабочему месту. Путем обнаружения и последовательного соединения многочисленных цепочек обработки и передачи данных формируются сложные информационные процессы, и осуществляется учет потребности в информации отдельных пользователей.

• Методы графического представления фактического и заданного состояний предусматривают использование для наглядного представления процессов обработки информации в форме блок-схем, графиков прохождения документов и т.д. Графические методы являются составной частью любого проекта и необходимы для практической работы, поскольку выполняют роль вспомогательного средства при описании внедрения новых технологий. К наиболее известным из них относятся блок-схемный метод, методы стрелочных диаграмм, сетевых графиков, таблиц последовательности операций прохождения процессов. Различия методов выражаются в степени их реализации на ПЭВМ, наглядности, глубине отражаемых процессов.

Если на предпроектной стадии должны быть тщательно проанализированы особенности объекта проектирования, четко сформулированы в техническом задании требования к созданию АИС и АИТ, то проектирование должно дать ответ на вопрос: «Как (каким образом) система будет удовлетворять предъявленным к ней требованиям?». Задачей этой стадии является формирование новой структуры системы и логических взаимосвязей ее элементов, которые будут функционировать на предложенной технологической платформе. Проектирование реализует итерационный процесс получения логической модели системы вместе со строго сформулированными целями, поставленными перед нею, а также написание спецификаций физической системы, удовлетворяющей этим требованиям. Обычно стадию проектирования разделяют на два этапа.

1. Создание проектных решений, проектирование архитектуры АИС, включающее разработку структуры и интерфейсов компонентов, согласование функций и технических требований к компонентам, методам и стандартам проектирования, производство отчетных документов.
2. Детальное (рабочее) проектирование, включающее разработку спецификаций каждого компонента и, прежде всего, создание или привязку программных средств, интерфейсов между компонентами, разработку плана интеграции компонентов, формирование обширных инструкционных материалов.

В результате проведения этапов проектирования должен быть получен проект системы, содержащий достаточно информации для реализации системы в рамках бюджета выделенных ресурсов и времени.

При разработке проекта АИС и АИТ обеспечиваются разделение труда, кооперация и общение между разработчиками и заказчиками. По мере повышения уровня проектирования неоднократно повышается ответственность за принятие проектных решений. Для обеспечения качественного выполнения проекта этапы разработки системы увязываются с процессом организации ведения проектировочных работ, который включает следующее: разработку целей, задач и организационных принципов при постановке задачи; формирование принципиального проектного решения при выработке концепции проекта и варианта АИС и АИТ; материально-техническая реализация проектировочных работ при подготовке и отладке программ; апробация организационных решений при опытной эксплуатации и сдаче проекта АИС и АИТ; использование проектных и организационных решений при эксплуатации АИС и АИТ.

Этапы процесса организации и ведения проектировочных работ отражают принципиальный путь разработки и реализации новых проектных решений. Эта типовая концепция пригодна для организации проектирования с различными формами использования средств труда, включая применение ПЭВМ и автоматизацию проектирования. При этом не учитывается характер проблем, подлежащих решению в конкретном случае. На основе типовой концепции организации проектирования каждый этап может быть уточнен в зависимости от повторяющихся рабочих операций. Затем для каждого проекта АИС и АИТ выбираются подлежащие выполнению работы и сводятся в календарный план. В зависимости от характера и сложности решаемых проблем может возникнуть необходимость многократного выполнения определенных этапов. В рамках рабочих этапов предусматривается закрепление за отдельными исполнителями ответственности за разработку задач, стадий проекта и программ.

В процессе организации проектирования принимаются разнообразные решения, влияющие на динамику и качество выполнения работ. Поэтому для каждого этапа проектирования определяются: ожидаемые результаты и документы; персональные функции руководителя; решения, принимаемые руководителем; функции заказчика и разработчика АИС и АИТ.

Согласования с параллельно выполняемыми во времени работами при выборе, обучении, высвобождении и перемещении кадров, а также при подготовке и реализации инвестиционных мероприятий и других работ обязательно включаются в содержание рабочих этапов и находят отражение в проектной и исполнительной документации.

Исполнительная документация относится к отдельным процессам, сферам и разрабатывается в рамках всей проектируемой АИТ. В состав документации входят: организационные инструкции рабочих процессов, программы для рабочих мест, инструкции по оформлению документов, рекомендации по использованию информации, методов, таблиц решений и т.д.

Охарактеризовав содержание проектировочных работ при создании АИС и АИТ, нельзя не остановиться на наиболее распространенных в настоящее время методах ведения проектировочных работ.

В современных условиях АИС, АИТ и АРМ, как правило, не создаются на пустом месте. В экономике практически на всех уровнях управления и на всех экономических объектах — от органов регионального управления, финансово-кредитных организаций, предприятий, фирм до организаций торговли и сфер обслуживания — функционируют системы автоматизированной обработки информации. Однако переход к рыночным отношениям, возросшая в связи с этим потребность в своевременной, качественной, оперативной информации и оценка ее как важнейшего ресурса в управленческих процессах, а также последние достижения научно-технического прогресса вызывают необходимость перестройки функционирующих автоматизированных информационных систем в экономике, создания АИС и АИТ на новой технической и технологической базах. Только новые технические и технологические условия — современные АИТ - позволят реализовать столь необходимый в рыночных условиях принципиально новый подход к организации управленческой деятельности экономическим объектом как деятельности инженерной, получившей название «реинжиниринг».

Термин «реинжиниринг» был введен М.Хаммером; он предусматривает радикальное перепроектирование деловых процессов (бизнес-процессов) для достижения резких, скачкообразных улучшений показателей стоимости, качества, сервиса, темпов развития фирм, компаний, предприятий, организаций на базе АИТ [33]. Реинжиниринг прежде всего предусматривает перестройку экономической деятельности экономического объекта на базе новой информационной технологии. В то же время реинжинирингу подвергаются АИС и АИТ, их техническое, программное, информационное обеспечение, перепроектирование которых ведется на основе вновь создаваемой абстрактной модели пересматриваемой исходной системы.

Поиск рациональных путей проектирования ведется по следующим направлениям: разработка типовых проектных решений, зафиксированных в пакетах прикладных программ (ППП), решения экономических задач с последующей привязкой ППП к конкретным условиям внедрения и функционирования, разработка автоматизированных систем проектирования. Рассмотрим первый из путей, т.е. возможности использования типовых проектных решений, включенных в пакеты прикладных программ.

Наиболее эффективно информатизации поддаются следующие виды деятельности: бухгалтерский учет, справочное и информационное обеспечение экономической деятельности, организация труда руководителя, документооборот, экономическая и финансовая деятельность, обучение.

Наибольшее число ППП создано для бухгалтерского учета. Среди них можно отметить «1С:Бухгалтерия», «Турбо-Бухгалтер», «Инфо-Бухгалтер», «Парус», «ABACUS», «Бэмби+», «Бухкомплекс», «Бэст», «Лука».

Справочное и информационное обеспечение экономической деятельности представлено следующими ППП: «ГАРАНТ»: (налоги, бухучет, аудит, предпринимательство, банковское дело, валютное регулирование, таможенный контроль), «КОНСУЛЬТАНТ+», (налоги, бухучет, аудит, предпринимательство, банковское дело, валютное регулирование, таможенный контроль).

Экономическая и финансовая деятельность поддерживается следующими ППП:

• «Экономический анализ и прогноз деятельности фирмы, организации» (фирма ИНЕК), реализующий функции: экономический анализ деятельности фирмы, предприятия; бизнес-план; технико-экономическое обоснование возврата кредитов; анализ и отбор вариантов деятельности; прогноз баланса, потоков денежных средств и готовой продукции;
• «Финансовый анализ предприятия» (фирма Инфософт), реализующий функции: общая оценка финансового состояния; анализ финансовой устойчивости; анализ ликвидности баланса; анализ финансовых коэффициентов (ликвидность, маневренность, покрытие, соотношение заемных и собственных средств); анализ коэффициентов деловой активности; расчет и анализ коэффициентов оборачиваемости; оценка рентабельности производства. В области создания финансово-кредитных систем работают фирмы «Диасофт», «Инверсия», R-Style, Программбанк, «Асофт» и др.

В условиях конкуренции выигрывают те предприятия, чьи стратегии в бизнесе объединяются со стратегиями в области информационных технологий. Поэтому реальной альтернативой варианту выбора единственного пакета является подбор некоторого набора пакетов различных поставщиков, которые удовлетворяют наилучшим образом той или иной функции АИС (подход mix-and-match). Такой подход смягчает некоторые проблемы, возникающие при внедрении и привязке программных средств, а АИТ будет более соответствовать функциям конкретной индивидуальности предметной области.

В последнее время все большее число банков, организаций, предприятий предпочитают покупать готовые пакеты и технологии, а если необходимо, добавлять к ним свое программное обеспечение, так как разработка собственных АИС и АИТ связана с высокими затратами и риском. Эта тенденция привела к тому, что поставщики систем изменили ранее существовавший способ выхода на рынок. Как правило, разрабатывается и предлагается теперь базовая система, которая адаптируется в соответствии с пожеланиями индивидуальных клиентов. При этом пользователям предоставляются консультации, помогающие минимизировать сроки внедрения систем и технологий, наиболее эффективно их использовать, повысить квалификацию персонала.

Например, банковская АИС Atlas фирмы Internet спроектирована для любых возможных конфигураций системы. Банки могут, используя свой собственный персонал, настроить конфигурацию системы в соответствии со своими требованиями. Для этого в системе Atlas имеется полный набор средств разработки — обучение, консультации и поддержка.

Аналогично обстоит дело при разработке АИС в других областях экономики. Так, например, разработка АИС для страховой деятельности по силам только специализированным организациям, обобщающим практический опыт работы страховщиков, тесно взаимодействующим с аудиторскими организациями и имеющим штат высококвалифицированных постановщиков задач и программистов.

Автоматизированные системы проектирования — второй, быстроразвивающийся путь ведения проектировочных работ.

В области автоматизации проектирования АИС и АИТ за последнее десятилетие сформировалось новое направление — САSЕ: (Computer-Aided, Software/System Engineering). Лавинообразное расширение областей применения ПЭВМ, возрастающая сложность инфосистем, повышающиеся к ним требования привели к необходимости индустриализации технологий их создания. Важное направление в развитии технологий составили разработки интегрированных инструментальных средств, базирующихся на концепциях жизненного цикла и управления качеством АИС и АИТ, представляющих собой комплексные технологии, ориентированные на создание сложных автоматизированных управленческих систем и поддержку их полного жизненного цикла или ряда его основных этапов. Дальнейшее развитие работ в этом направлении привело к созданию ряда концептуально целостных, оснащенных высокоуровневыми средствами проектирования и реализации вариантов, доведенных по качеству и легкости тиражирования до уровня программных продуктов технологических систем, которые получили название САSЕ-систем или САSЕ-технологий.

В настоящее время не существует общепринятого определения САSЕ. Содержание этого понятия обычно определяется перечнем задач, решаемых с помощью САSЕ, а также совокупностью применяемых методов и средств. САSЕ-технология представляет собой совокупность методов анализа, проектирования, разработки и сопровождения АИС, поддержанной комплексом взаимосвязанных средств автоматизации. САSЕ — это инструментарий для системных аналитиков, разработчиков и программистов, позволяющий автоматизировать процесс проектирования и разработки АС, прочно вошедший в практику создания и сопровождения АИС и АИТ. При этом САSЕ-системы используются не только как комплексные технологические конвейеры для производства АИС и АИТ, но и как мощный инструмент решения исследовательских и проектных задач, таких как структурный анализ предметной области, спецификация проектов средствами языков программирования четвертого поколения, выпуск проектной документации, тестирование реализаций проектов, планирование и контроль разработок, моделирование деловых приложений с целью решения задач оперативного и стратегического планирования и управления ресурсами и т.п.

Основная цель САSЕ-технологии состоит в том, чтобы отделить проектирование АИС и АИТ от ее кодирования и последующих этапов разработки, а также максимально автоматизировать процессы разработки и функционирования систем.

При использовании САSЕ-технологий изменяется технология ведения работ на всех этапах жизненного цикла автоматизированных систем и технологий, при этом наибольшие изменения касаются этапов анализа и проектирования. В большинстве современных САSЕ-систем применяются методологии структурного анализа и проектирования, основанные на наглядных диаграммных техниках, при этом для описания модели проектируемой АИС используются графы, диаграммы, таблицы и схемы. Такие методологии обеспечивают строгое и наглядное описание проектируемой системы, которое начинается с ее общего обзора и затем детализируется, приобретая иерархическую структуру со все большим числом уровней.

САSЕ-технологии успешно применяются для построения практически всех типов АИС, однако устойчивое положение они занимают в области обеспечения разработки деловых и коммерческих АИС. Широкое применение САSЕ-технологий обусловлено массовостью этой прикладной области, в которой САSЕ применяется не только для разработки АИС, но и для создания моделей систем, помогающих коммерческим структурам решать задачи стратегического планирования, управления финансами, определения политики фирм, обучения персонала и др. Это направление получило свое собственное название — бизнес-анализ. Например, для наиболее быстрой и эффективной разработки высококачественной банковской системы финансисты все чаще обращаются к помощи технологии САSЕ. Поставщики этой технологии входят в положение финансистов и быстро расширяют рынок средств. Быстрейшему внедрению технологии САSЕ способствует также усложнение банковских систем.

САSЕ — не революция в автоматизации проектирования АИС. а результат естественного эволюционного развития всей отрасли средств, называемых ранее инструментальными или технологическими. Одним из ключевых признаков является поддержка методологий структурного системного анализа и проектирования.

С самого начала целью развития САSЕ-технологий было преодоление ограничений при использовании структурных методологий проектирования 1960-1970-х гг. (сложности понимания, большой трудоемкости и стоимости использования, трудности внесения изменений в проектные спецификации и т.д.) за счет их автоматизации и интеграции поддерживающих средств. Таким образом. САSЕ-технологии не могут считаться самостоятельными методологиями, они только развивают структурные методологии и делают более эффективным их применение за счет автоматизации.

Помимо автоматизации структурных методологий и как следствие возможности применения современных методов системной и программной инженерии, САSЕ-технологии обладают следующими основными достоинствами:

• улучшают качество создаваемых АИС (АИТ) за счет средств автоматического контроля (прежде всего, контроля проекта);
• позволяют за короткое время создавать прототип будущей АИС (АИТ), что дает возможность на ранних этапах оценить ожидаемый результат;
• ускоряют процесс проектирования и разработки системы;
• освобождают разработчика от рутинной работы, позволяя ему целиком сосредоточиться на творческой части разработки;
• поддерживают развитие и сопровождение разработки АИС (АИТ);
• поддерживают технологии повторного использования компонентов разработки.

Большинство САSЕ-средств основано на научном подходе, получившем название «методология/метод/нотация/средство». Методология формулирует руководящие указания для оценки и выбора проекта разрабатываемой АИС, шаги работы и их последовательность, а также правила применения и назначения методов.

К настоящему моменту САSЕ-технология оформилась в самостоятельное наукоемкое направление, повлекшее за собой образование мощной САSЕ-индустрии, которая объединяет сотни фирм и компаний различной ориентации. Среди них выделяются компании-разработчики средств анализа и проектирования АИС и АИТ с широкой сетью дистрибьюторских и дилерских фирм; фирмы-разработчики специальных средств с ориентацией на узкие предметные области или на отдельные этапы жизненного цикла АИС; обучающие фирмы, которые организуют семинары и курсы подготовки специалистов; консалтинговые фирмы, оказывающие практическую помощь при использовании САSЕ-пакетов для разработки конкретных АИС; фирмы, специализирующиеся на выпуске периодических журналов и бюллетеней по САSЕ-технологиям.

Практически ни один серьезный зарубежный проект АИС и АИТ не осуществляется в настоящее время без использования САSЕ-средств.

2.5. РОЛЬ ПОЛЬЗОВАТЕЛЯ В СОЗДАНИИ АИС И АИТ И ПОСТАНОВКЕ ЗАДАЧ

АИС создается для удовлетворения информационных потребностей конкретного пользователя, и он принимает непосредственное участие в ее работе. Под функционированием АИС в данном случае подразумевается решение задач пользователем на основе информационного, программного обеспечения, которые созданы проектировщиками и другими специалистами на этапах проектирования и подготовки процесса автоматизации обработки информации.

Первые разработки АС в области экономики не содержали принципиально новой методологии, а лишь использовали дорогостоящую вычислительную технику в качестве большого арифмометра для сокращения трудоемкости выполнения операций в традиционной технологии решения задач управления. Недостатком, причем весьма распространенным, при создании автоматизированных систем организационного управления был низкий уровень постановки задач. Одна из причин этого — в недостаточном использовании специалистов отделов, служб управления в обследовании потоков информации, описании экономико-организационной сущности задач, проектировании выходной информации. Кроме того, в автоматизированном режиме обрабатывался не весь комплекс задач, решаемых тем или иным специалистом, поэтому у пользователя часто и не возникало желания принять активное участие в создании новой технологии.

При переходе на массовое использование в управлении ПЭВМ и коммуникационных средств не достаточно просто декларировать цель автоматизации того или иного процесса, нужно ее конкретизировать, разработать стратегию и тактику ее достижения. Для реализации новых, рожденных научно-техническим прогрессом технологий существуют два способа: или встраивать их в традиционный процесс управления, или реконструировать сам процесс с учетом возможностей новых средств.

Внедрение средств автоматизации для совершенствования управления — достаточно сложная задача, прежде всего потому, что автоматизированные системы носят человеко-машинный характер. Сейчас очевидно, что простое встраивание их в уже сложившуюся структуру отношений, своеобразных традиций и стереотипов решения задач управления невозможно без изменения, ибо в противном случае нововведения не приживаются и не дают экономического и социального эффекта. Следовательно, коллектив заказчика новой технологии должен быть серьезно подготовлен к новой методике ее реализации, готов помочь ее внедрению, а не препятствовать или просто наблюдать.

Опыт создания АИС и АИТ показывает, что только специалист наиболее полно и квалифицированно может дать описание выполняемой работы, входной и выходной информации. Участие пользователя не может ограничиваться лишь постановкой задач, он должен проводить и пробную эксплуатацию АИС и АИТ. Находясь за компьютером, пользователь может обнаружить недостатки постановок задач, корректировать при необходимости входную и выходную информацию, формы выдачи результатов, их оформление в виде документов. Участие в пробной эксплуатации — это не только форма активного обучения пользователя работе на компьютере, знакомство с программными средствами, но и процесс адаптации пользователя к новым условиям работы, новой технологии, к новой, все более усложняющейся технике. Опыт показывает, что у специалиста должно складываться совершенно иное отношение к работе в условиях АИТ, создание которой предусматривает максимально возможный охват автоматизированной обработкой выполняемых непосредственно им функций.

Участие пользователя в создании АИС и АИТ должно обеспечивать в перспективе как оперативное и качественное решение задач, так и сокращение времени на внедрение новых технологий. При этом происходит активное обучение пользователя, повышается уровень его квалификации как постановщика, разработчика. Все необходимые потребителю навыки работы в новой технологической среде совершенствуются и закрепляются в процессе опытной эксплуатации АИС и последующей работы. Однако для этого пользователь должен быть заранее ознакомлен с методикой проведения обследования объекта, порядком обобщения его результатов, что ему поможет определить и выделить подлежащие автоматизированной обработке задачи, функции, квалифицированно сделать их постановку.

Постановка задачи — это описание задачи по определенным правилам, которое дает исчерпывающее представление о ее сущности, логике преобразования информации для получения результата. На основе постановки задачи программист должен представить логику ее решения и рекомендовать стандартные программные средства, пригодные для ее реализации.

Через постановку задачи, путем регламентации изложения ее содержания, устраняются трудности взаимодействия «пользователь — прикладной программист», что делает это взаимодействие более логичным и системным. Постановка задачи ведется на стадии проектирования компьютерных информационных систем. Для постановки задачи используются сведения, необходимые и достаточные для полного представления ее логической и информационной сущности. Такими сведениями располагает экономист, осуществляющий решение задачи в условиях ручной обработки или с использованием компьютерной техники. При постановке задач пользователь прежде всего должен описать информационное обеспечение, алгоритмы их решения.

Постановка задачи требует от пользователя не только профессиональных знаний той предметной области, для которой делается постановка, но и знаний компьютерных информационных технологий. Ошибки пользователя на этапе постановки задачи увеличиваются в сотни и даже в тысячи раз по своим последствиям (в зависимости от масштаба системы), если их обнаружат на конечных фазах создания или использования прикладного программного продукта. Причина заключается в том, что каждый из последующих участников создания прикладных программ не располагает информацией, необходимой для исправления содержательных ошибок.

Создание программного продукта может вестись и самим пользователем, причем это более предпочтительный вариант в отношении простоты построения программы. Однако с точки зрения профессиональных программистов в таких программах может быть большое число погрешностей, так как они менее эффективны по машинным ресурсам, быстродействию и многим другим традиционным критериям.

Пользователь, как правило, приобретает и применяет готовые программные пакеты, по своим функциям удовлетворяющие его потребности, ориентированные на определенные виды деятельности (бухгалтерскую, финансовую, плановую и т.д.). Такое направление является на сегодня ведущим в сфере компьютеризации и информатизации обслуживания пользователей. Нередко оно дополняется разработкой оригинальных прикладных программ. Однако в любом случае постановка задачи требуется.

Постановка и реализация задач на ПЭВМ требует усвоения основных понятий, касающихся теоретических основ компьютерных информационных систем. К ним относятся:

• свойства, особенности и структура экономической информации;
• условно-постоянная информация, ее роль и назначение;
• носители информации, макет машинного носителя;
• средства формализованного описания информации;
• алгоритм, его свойства и формы представления;
• назначение контроля входной и результатной информации, способы контроля;
• состав и назначение устройств персональных ЭВМ;
• состав программных средств персональных ЭВМ, назначение операционных систем, пакетов прикладных программ, интегрированных пакетов программ типа АРМ бухгалтера, АРМ финансиста и др.

При описании постановки задачи обращается внимание на ее объемно-временные характеристики. Они отражают объемы входной и выходной информации (количество документов, строк, знаков, обрабатываемых в единицу времени), временные особенности поступления, обработки и выдачи информации.

В процессе описания постановки задачи важной является выверка точности и полноты названий всех информационных единиц и их совокупностей. В условиях автоматизированной обработки кроме привычных для восприятия наименований показателей в документах (наименования строк и граф) имеют место нетрадиционные формы представления информации. Четкость наименований информационных совокупностей и их идентификации, устранение синонимов и омонимов в названиях экономических показателей обеспечивают более высокое качество результатов обработки. Полное название показателя в сложных формах может складываться из названий строк, граф и элементов заголовочной части документа. Для количественных и стоимостных реквизитов указывается единица измерения. Описание показателей и реквизитов какого-либо документа требует, как правило, их соотнесения с местом и временем отражаемых экономических процессов. Поэтому пользователь должен помнить о необходимости включения в описания соответствующих сведений, имеющих место, как правило, в заголовочной части документа (название или код предприятия, дата выписки документа и т.д.).

Для каждого вида входной и выходной информации дается описание всех элементов информации, участвующих в автоматизированной обработке. Описание строится в виде таблицы, в которой присутствуют: наименование элемента информации (реквизита), его идентификатор и максимальная разрядность.

Наименование реквизита должно соответствовать документу или вытекать из него. Не допускаются даже мелкие погрешности в наименованиях реквизитов, так как в принятой редакции закладывается словарь информационных структур будущей автоматизированной технологии обработки.

Идентификатор представляет собой условное обозначение, с помощью которого можно оперировать значением реквизита. Идентификатор может строиться по мнемоническому принципу, использоваться для записи алгоритма и представлять собой сокращенное обозначение полного наименования реквизита. Идентификатор должен начинаться только с алфавитных символов, хотя может включать и алфавитно-цифровые символы, общее их количество обычно регламентировано.

Разрядность реквизита необходима для просчета объема занимаемой памяти. Она указывается количеством знаков (алфавитных, цифровых и алфавитно-цифровых).

Постановка задачи выполняется в соответствии с планом. Приведем пример одного из вариантов плана, а в п. 2.6 — пример постановки задачи.

ПЛАН ПОСТАНОВКИ ЗАДАЧИ

Организационно-экономическая сущность задачи:

• наименование задачи, место ее решения;
• цель решения;
• назначение (для каких объектов подразделений и пользователей предназначена);
• периодичность решения и требования к срокам решения;
• источники и способы поступления данных;
• потребители результатной информации и способы ее отправки;
• информационная связь с другими задачами.

Описание исходной (входной) информации:

• перечень исходной информации;
• формы представления (документ) по каждой позиции перечня; примеры заполнения документов;
• количество документов (информации) в единицу времени, количество строк в документе (массиве);
• описание структурных единиц информации (каждого элемента данных, реквизита);
• точное и полное наименование, идентификатор, максимальная разрядность в знаках;
• способы контроля исходных данных;
• контроль разрядности реквизита;
• контроль интервала значений реквизита;
• контроль соответствия списку значений;
• балансовый или расчетный метод контроля количественных значений реквизитов;
• метод контроля с помощью контрольных сумм и любые другие возможные способы контроля.

Описание результатной (выходной) информации:

• перечень результатной информации;
• формы представления (печатная сводка, видеограмма, машинный носитель и его макет и т.д.);
• периодичность и сроки представления;
• количество документов (информации) в единицу времени, количество строк в документе (массиве);
• перечень пользователей результатной информацией (подразделение и персонал);
• перечень регламентной и запросной информации;
• описание структурных единиц информации (каждого элемента данных, реквизита) по аналогии с исходными данными;
• способы контроля результатной информации;
• контроль разрядности;
• контроль интервала значений реквизита;
• контроль соответствия списку значений;
• балансовый или расчетный метод контроля отдельных показателей;
• метод контроля с помощью контрольных сумм и любые другие возможные способы контроля.

Описание алгоритма решения задачи (последовательности действий и логики решения задачи):

• описание способов формирования результатной информации с указанием последовательности выполнения логических и арифметических действий;
• описание связей между частями, операциями, формулами алгоритма;
• требования к порядку расположения (сортировке) ключевых (главных) признаков в выходных документах, видеограммах, например по возрастанию значений табельных номеров;

• алгоритм должен учитывать общий и все частные случаи решения задачи.

Примечание. При описании алгоритма следует использовать условные обозначения (идентификаторы) реквизитов, присвоенные при описании исходной и результатной информации; допускается текстовое описание алгоритма. Необходимо предусмотреть контроль вычислений на отдельных этапах, операциях выполнения алгоритма. При этом указываются контрольные соотношения, которые позволяют выявить ошибки.

Описание, используемой условно-постоянной информации:

• перечень условно-постоянной информации (классификаторов, справочников, таблиц, списков с указанием их полных наименований);
• формы представления;
• описание структурных единиц информации (по аналогии с исходными записями);
• способы взаимодействия с переменной информацией.

Внедрение АИС и АИТ, как показывает опыт, ведет к качественным переменам в труде пользователей: расширяются их профессиональные знания, приобретаются навыки работы в автоматизированной информационной сфере.

Новая информационная технология может иметь рад позитивных последствий:

• Обработка исходных данных и проведение расчетов поручается не имеющим высокой квалификации и необходимых практических навыков работникам, а высококвалифицированным специалистам отводится анализ, выбор вариантов расчетов, разработка управленческих решений.
• Работа с ПЭВМ приводит к повышению квалификации всех исполнителей и общему, довольно высокому уровню их профессиональной культуры.
• Сэкономленное в результате автоматизации обработки расчетов и оформления документов время используется на проведение расчетов в нескольких вариантах, получение альтернативных оценок ситуаций, что необходимо для анализа и принятия обоснованных решений.

Было бы неправильно предполагать, что высвобожденное время (за счет работы на компьютере) должно вести к сокращению численности экономистов, бухгалтеров и других специалистов, так как проведение расчетов является лишь частью основной задачи принятия необходимого решения. При сокращении времени на проведение расчетов время на анализ и принятие решений увеличивается.

Таким образом, создание АИС и АИТ не столько приводит к высвобождению специалистов, сколько выдвигает к ним новые требования, т. е. позволяет качественно изменить их труд.

Наиболее важным требованием к специалистам является умение осуществить постановку задач, т.е. составить алгоритмы их решения, установить состав информационного наполнения вычислительных процедур для получения искомых результатов, сформулировать требования к методам контроля решаемых задач.

2.6. ТЕХНОЛОГИЯ ПОСТАНОВКИ ЗАДАЧИ

Постановка задачи пользователем требует от него выполнения комплексов операций в последовательности, определяемой логикой их внутренней взаимосвязи, что отражает технологию этого процесса. Рассмотрим пример постановки задачи «Оперативный анализ прибыли и убытков по товарам в супермаркете».

Комплекс № 1 «Организационно-экономическая сущность задачи». В данном комплексе осуществляются операции по определению назначения задачи, ее цели, периодичности и сроков выполнения. В этом же комплексе отражаются информационные взаимосвязи подразделений объекта, и при этом обращается внимание на внешние и внутренние связи подразделения, в котором решается задача. Затем раскрывается информационная взаимосвязь входной и выходной информации.

Назначение задачи уточняет область ее применения, что отражается в конкретизации объекта, в котором осуществляется автоматизация информационных процессов. В рассматриваемом примере задача предназначена для торгового предприятия типа супермаркета.

Цель отражает четкое, но достаточно общее описание результата, который ожидается получить в итоге постановки задачи и ее последующей реализации с помощью технических и программных средств. Цель рассматриваемой задачи заключается в своевременном получении информации для принятия решения относительно эффективности торговли и необходимости закупки новой партии товаров.

Периодичность и сроки решения задачи конкретизируют частоту потребности работника управления в информации (например, один раз в год, ежемесячно, по мере необходимости и т.п.). При этом оговариваются дата (число, месяц, год) и время дня суток (например, к десяти часам ежедневно). Данная задача решается в реальном времени, при котором обеспечивается доступ к базе данных по мере необходимости.

Информационная взаимосвязь подразделений данного экономического объекта позволяет определить состав взаимосвязанных подразделений объекта и место подразделения, для функционирования которого необходимо решение данной задачи. Пример отражения информационной взаимосвязи подразделений супермаркета и выделение конкретного подразделения (в частности, отдела продаж) приведен на рис. 2.3.

При изучении внешних и внутренних информационных связей подразделения раскрывается его структура и указывается конкретная информация, которая должна поступать на входе данного подразделения и на выходе. Пример отражения внешних и внутренних информационных связей подразделения представлен на рис. 2.4.

Рис. 2.3. Информационная взаимосвязь подразделений супермаркета

Рис. 2.4. Внешние и внутренние информационные связи отдела продажи

Заключительной операцией в этом комплексе является отражение информационной взаимосвязи входной и выходной информации. Операция акцентирует внимание на уровнях детализации и обобщения информации. Пример взаимосвязи информации представлен на рис. 2.5.

Комплекс № 2 «Описание выходной информации». В данном комплексе осуществляются операции по определению состава реквизитов выходной информации, расположению реквизитов выходной информации с отражением контрольного примера, описанию полей (реквизитов) выходного документа.

Рис. 2.5. Информационная взаимосвязь входной и выходной информации

Определение состава реквизитов выходной информации зависит от поставленной перед задачей цели; состав реквизитов должен быть необходимым и достаточным для организации работы специалиста подразделения.

Последовательность расположения реквизитов определяется правилами распределения реквизитов по частям документа (заголовочной, содержательной, оформительской) и отдельным зонам. Внутри зон реквизиты также располагаются по установленным правилам (удобство работы пользователя, специфика отражения итогов, акцентирование внимания на отдельных реквизитах и т.п.). В результате этой операции создается эскиз выходного документа с отображением контрольного примера. В контрольном примере дается логика расчета, при этом используются числа, легко подсчитываемые вручную. Выходной документ «Оперативный анализ прибыли и убытков по товарам» представлен в табл. 2.1.

Таблица 2.1. Оперативный анализ прибыли и убытков по товарам

на «07» апреля 1998 года

Код группы товара	Код товара	Количество товаров - продано, шт.	Цена покупки, руб.	Цена продажи, руб.	Объем реализации		Наличие на складе		Прибыль или убыток, руб.
					по ценам покупки, руб.	по ценам продажи, руб.	Количество, шт.	по ценам покупки, руб.
i	j
1	2	3	2	3	6	9	4	8	-5
1	2	4	2	4	8	16	2	4	4
1	3	4	3	5	12	20	1	3	5
Итого по группе товаров									4

Заключительной операцией этого комплекса является описание полей (реквизитов) выходного документа, или иначе - представление структуры выходного документа. По рассматриваемой задаче структура выходного документа представлена в табл. 2.2. В таблице идентификация отражает короткое, легко запоминающееся название поля в латинском алфавите. Тип данных подчеркивает текстовую или числовую основу данных. В данном примере представлен только числовой тип данных. Разрядность по каждому реквизиту указывается максимальная.

В комплексе 2 при проектировании выходного документа учитывается также влияние программных и технических средств (информационная емкость экрана, ширина печатающего устройства, возможность получения нескольких экземпляров и т.п.). В этом же комплексе обобщается специфика выходной информации: рассматриваются состав потребителей информации, способы передачи, объемно-временные характеристики, особенности контроля данных.

Таблица 2.2. Структура выходного документа

Данный комплекс конкретизирует ответ на вопрос: «Что требуется получить в результате постановки задачи и ее реализации на персональном компьютере?», т.е. уточняет первоначально поставленную цель решения задачи.

Комплекс 3 «Описание входной информации» отвечает на вопрос, на основании какой информации может быть получена выходная информация. Под входной информацией понимается вся информация, необходимая для решения задачи и расположенная на различных носителях: первичных документах, машинных носителях, в памяти персонального компьютера. С этой целью составляются перечень входной информации и состав реквизитов каждого вида входной информации, расположение реквизитов входной информации, описание полей (реквизитов) входных документов.

При определении перечня входной информации описываются вид информации (текущая переменная, нормативно-справочная), источники информации, специфика сбора, хранения информации, способы поступления, а также объемно-временные характеристики и способы контроля.

Состав реквизитов входной информации зависит от особенностей входной информации. Он должен быть необходимым и достаточным для организации дальнейшей обработки. Расположение реквизитов осуществляется в соответствии с существующими правилами ее проектирования. Описание полей (реквизитов) выполняется по отношению ко всем видам входной информации и осуществляется аналогично подобной операции для выходной информации (см. табл. 2.2).

В этом же комплексе обобщаются особенности входной информации, которые конкретизируют вид информации (текущая, нормативно-справочная), источники возникновения информации, специфику ее сбора, способы поступления, объемно-временные характеристики, особенности контроля данных.

Комплекс 4 «Алгоритмы решения задами» отвечает на вопрос: «Каким образом, т.е. на основе каких алгоритмов расчета входная информация преобразуется в выходную информацию?» Разработка алгоритмов решения задачи связана с выполнением неформализованного и формализованного моделирования.

При неформализованном моделировании алгоритмы расчетов представляются в описательном виде. Например, в данной задаче «Оперативный анализ прибыли и убытков по товарам в супермаркете» используются алгоритмы:

1. Умножение Количества товаров - продано на Цену покупки для получения Объема реализации по ценам покупки.
2. Умножение Количества товаров — продано на Цену продажи для получения Объема реализации по ценам продажи.
3. Умножение Количества товаров на складе на Цену покупки для получения Наличия товаров на складе в стоимостном выражении.
4. Вычитание из Объема реализации по ценам продажи Объема реализации по ценам покупки и Наличия товаров на складе в стоимостном выражении для получения Прибыли (или Убытка) по Коду товара с указанием Кода группы товара.
5. Суммирование Прибыли и Убытков по Коду товара внутри Кода группы товара с целью получения Прибыли (или Убытка) по Коду группы товара.

Результат взаимодействия показателей по изложенным алгоритмам желательно отразить в виде неформализованной модели, которая может быть представлена как схема взаимодействия различных показателей по их наименованиям или идентификаторам.

Формализованное моделирование осуществляется по определенным правилам. Согласно правилам по каждому экономическому показателю выявляются реквизиты-признаки и реквизиты-основания. Им присваиваются условные обозначения: реквизитам-основаниям заглавные буквы, реквизитам-признакам строчные буквы. Экономический показатель выражается в виде совокупности обозначений. Взаимосвязи показателей представляются в виде формул. Совокупность формул отражает инфологическую модель решения задачи.

Инфологическая модель задачи «Оперативный анализ прибыли и убытков по товарам в супермаркете» представлена на рис. 2.6.

Рис. 2.6. Инфологическая модель задачи «Оперативный анализ прибыли и убытков по товарам в супермаркете»

Инфологическая модель не только позволяет четко выразить логику расчета, но и служит основой для реализации других видов моделей: матричной, функциональной зависимости, графосхем. Это позволяет проектировать базы данных по задачам, комплексам задач, функциональным подсистемам и системе в целом. Созданием инфологической модели заканчивается технология постановки задачи.

Технология постановки задачи находит продолжение в технологии ее реализации на персональном компьютере и полностью зависит от используемых программных и технических средств.

Из главы следует запомнить:

• Автоматизированная информационная технология (АИТ) является основным элементом АИС любого экономического объекта.
• Технологическое обеспечение АИТ включает организационные, информационные, технические, математические, программные, лингвистические, эргономические и другие составляющие элементы.
• АИС и АИТ создаются в процессе проектирования, который организуется по стадиям и этапам.
• Совместимость (прежде всего, информационная, техническая и программная) различных экономических объектов достигается созданием на единых методических принципах их АИС и АИТ.
• Наибольшее распространение при создании АИТ получили типовое проектирование и автоматизация проектировочных работ.
• Для повышения качества и результатов внедрения АИТ в практику работы экономических объектов процесс создания АИС и АИТ строится на методе структурного анализа и проектирования.
• Пользователь-руководитель, специалист конкретной экономической службы принимает активное участие в работе, связанной с переходом на новую АИТ.
• Каждый специалист-экономист на своем рабочем месте должен внести вклад в создание в АИС и АИТ своими знаниями специфики и методики выполнения им функций и решаемых задач.
• Постановка экономической задачи для ее перевода на новую технологию выполняется по разработанной методике, владеть которой должен каждый специалист-экономист.

Вопросы для самоконтроля

1. Каковы место и значение АИТ в АИС?
2. В чем состоят назначение и необходимость каждой из обеспечивающих подсистем АИТ?
3. Раскройте смысл важнейших методических и организационно-технологических принципов создания АИС и АИТ.
4. Каковы основные методические положения, учитываемые при проектировании АИТ?
5. Назовите стадии и этапы создания АИС и АИТ, охарактеризуйте выполняемые на них работы.
6. Раскройте содержание проектной документации, создаваемой на различных этапах жизненного цикла АИТ.
7. Обоснуйте необходимость участия пользователя в работе предпроектного обследования, предшествующего созданию АИС и АИТ.
8. Охарактеризуйте наиболее широко применяемые методы ведения проектировочных работ АИС и АИТ.
9. Дайте понятие жизненного цикла АИС и АИТ.
10. Обоснуйте необходимость участия пользователя (экономиста) в работах по созданию и внедрению АИС и АИТ.
11. В чем состоит технология постановки задачи для последующего проектирования АИС и АИТ?
